滬昆客專湖南段長沙南站區生產生活配套補強工程綜合樓，地上六層，地下一層，總建筑面積8922.4㎡（含地下室），建筑總高度24.6m，屬于二類高層建筑。

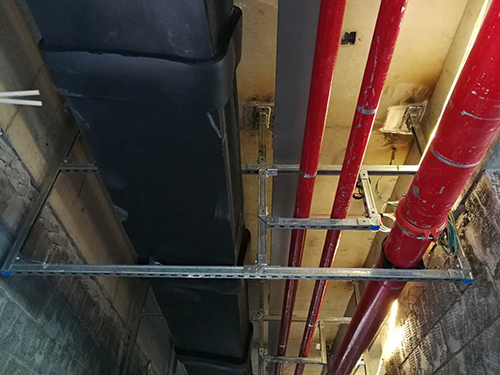

公共走廊采用成品支吊架、整體提升吊裝。

滬昆客專長沙南項目機電安裝工程主要包括消防、暖通、給排水、照明動力、通信信息等專業，具有施工技術含量和質量要求高、工期緊、任務重等特點。

一、BIM深化設計：

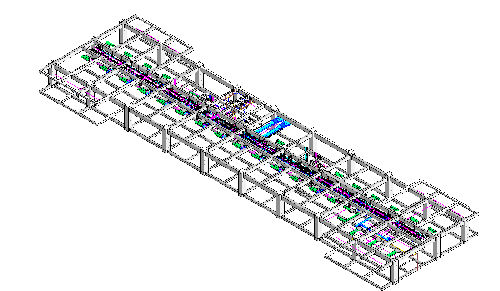

1、構建三維BIM模型；

2、施工圖檢查；

3、凈高空分析；

4、管線綜合深化設計；

5、施工模型。

二、支吊架深化設計

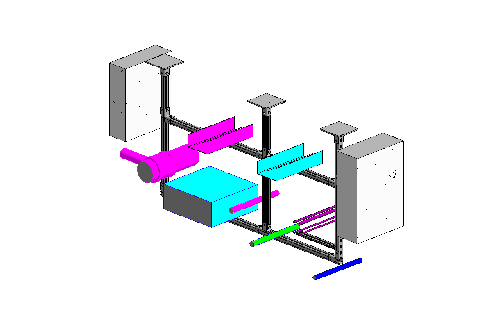

1、根據BIM三維模型進行深化設計，優化管道走向，做出支吊架管線平面布置圖、剖面圖及相關支吊架空間布置節點詳圖；

2、使用專用管道支吊架軟件設計及校核、出具受力計算書、支架圖紙及材料清單；

3、成品支吊架管段拆分，出具部件圖紙及材料清單。

三、生產與裝配

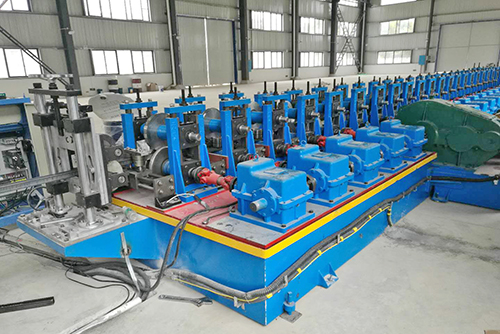

1、 按支架圖紙在公司生產基地進行成品支架預制生產；

2、 按材料清單準備支管線、橋架、風管等物資。

四、現場安裝

1、 在地面安裝成品支架整體吊裝平臺；

2、并按構件圖紙將成品支架和各專業管線物資組合裝配在吊裝平臺上；

3、 采用畢姆科技自主研發的整體吊裝系統進行整體吊裝。

1、通過BIM深化設計將傳統二維圖紙利用BIM軟件進行專業機電建模，形成直觀三維模型，有效解決了“錯、漏、碰、缺”及項目地下室、公共走道管線復雜等問題；

2、依托BIM技術，協調各專業，將管線綜合深化設計，有效解決了交叉作業造成的內耗多、管理效率低等問題；

3、通過可視化模擬施工，可提前預知工程中發生的問題并提前解決或預防，有效減少返工，節約成本；

4、深化設計后的管線綜合便于維護，運維便捷；

5、利用整體吊裝技術降低了90%的高空作業風險，提高安裝效率；

6、環保、整齊、美觀。

讓機電安裝更高效、安全

湖南畢姆工程技術有限公司綜合此項目特點，在1#生產綜合樓與2#宿舍樓走道進行裝配式機電的安裝中，利用BIM技術，協調各專業，通過深化設計將機電安裝管道等拆分成模塊，對部件標識編號，然后運輸配送至現場，在現場利用智能定位，實施機械化、半機械化和工裝設備結合利用整體吊裝技術進行安裝，達到減少高空作業、減少人工，減少內耗、提高效率。
